２０１０年　ＥＣ−０２ＬＥＤ改造

ＥＣ−０２も５年目、バッテリーのリコールにより途中でバッテリーが新しくなったといっても、もう

３年目いつもでもつかな？バッテリーが切れたらガラクタ、オブジェになってしまう。

長く乗るために通勤用のバイクを新調しさらにＥＣ−０２の灯火類をＬＥＤすることにしました。

問題がいくつかある。

�@２４Ｖ用でバイクのバルブがない。

�A同じく特殊なヘッドライトバルブのためＬＥＤがない。

解消方法として１２Ｖ用ＬＥＤヘッドライトＫＩＴを使うことにしました、ウインカーはトラック用、

ブレーキランプもトラック用。

以下揃えた部品

�@サンヨーテクニカミニバイク用LEDヘッドライトバルブキット  （バルブ形状 = LPH8x）・・・６，５８０円

�A24V対応 S25型 BA15s 3chip LED SMD13連 バスマーカー２セット・・・４，７８８円

�B超小型防水24V→12V DC-DCコンバーター デコデコ 2.5A２個・・・４，４５０円

�C24Vブレーキランプ用赤２０連LEDW球２個セット・・・２，９８０円

�DデイトナHMコネクターセット.3極・・・１，１９９円

�E24V用ハイフラ防止抵抗50W/27Ω■2個セット・・・１，７３０円

バイク用ＬＥＤバルブキットは合う形状がなかったので適当な形状のものを購入してＢＲＫ自作して

取り付けています。HM型コネクターは純正バルブのコネクターを生かすために購入。

ハイフラ防止抵抗がないとウインカーが早く点滅します。ブレーキランプのＬＥＤはウインカーと

同一ではないので注意が必要。

　　　ＬＥＤヘッドライト↓　　　　　　　　　　ＬＥＤウインカーバルブ↓　　　　　　　ハイフラ防止抵抗↓

コンバーター込みで仮組みしたところ↓ブレーキランプは赤丸のボルトを外す

カバーを外し４つのねじを外す　ランプAssyが外れるのでランプカバーを外しＬＥＤに入れ替える。

ヘッドライトカバーを外したところ　　　バルブを外すと特殊な口金　　　　　　　バルブのHM型コネクター

購入したＨＭ型コネクターを使い純正のコネクターへと接続します。配線を短くしないまま接続して行ったため

取り回しがめんどくさくなっています。

とうとうバッテリー周りを殆どバラしてしまいました、アクセサリーボックスを外すのにバッテリー端子も外さないと

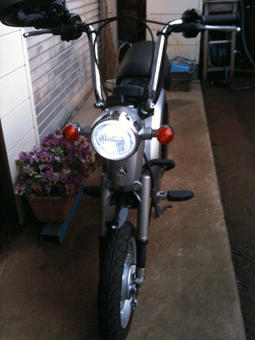

取れませんでした。気合で配線を取り込んできれいにしました。結構白く明るく見えますがレンズの配光とバルブの

光の広がりが良くなくて正面へはリング状に広がります。配線を直す前なので太いコルゲートが見えますが

きれいにまとめてあります。
